基与LNMP架构的web架构图

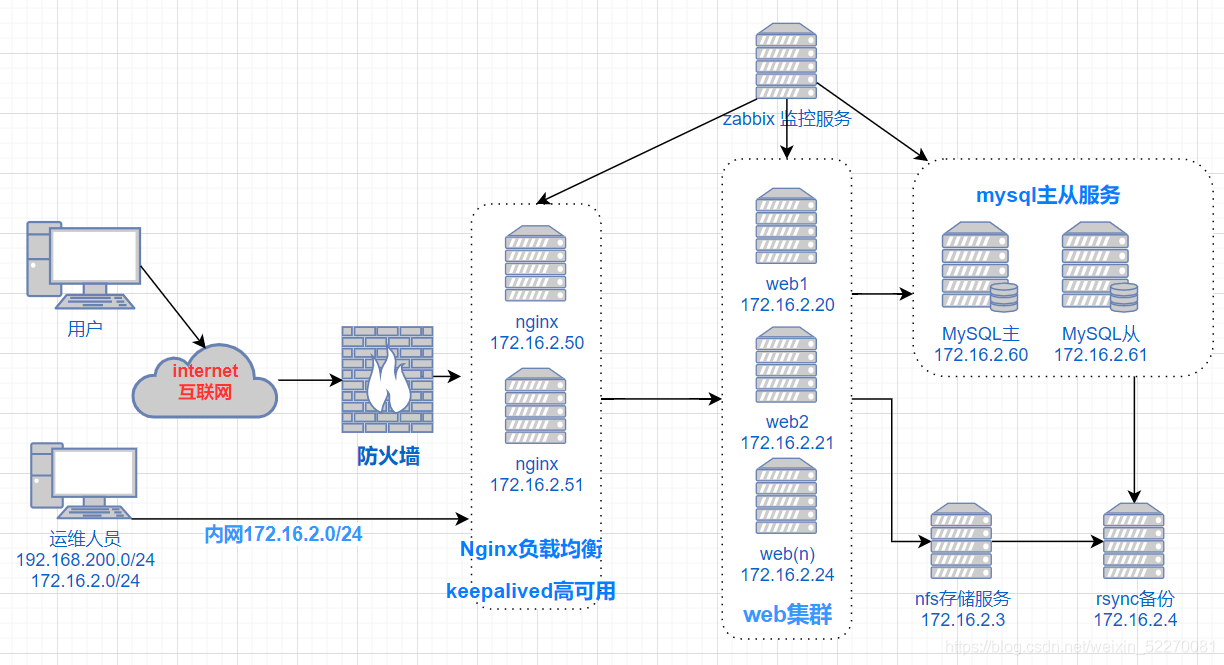

web基本架构如图所示：
网络：所有做双网卡设置，虚拟机模拟外网IP:192.168.200.0/24 ， 内网IP:172.16.2.0/24。用户只能用外网可访问web。运维开发相关人员则在内网中访问操作服务器。内网服务器做IP访问权限，只允许17.16.2.0/24网段进入操作服务器。
主机模拟分配及软件安装分配：
| 主机CentOS7 | 外网IP | 内网IP | 安装软件 | 备注 |
|---|---|---|---|---|
| nfs | 192.168.200.171 | 172.16.2.3 | rpcbind，nfs-utils，rsync,sersync | rpc+nfs存储共享，rsync+sersync实时同步备份 |
| rsync | 192.168.200.172 | 172.16.2.4 | rsync | 备份服务器 |
| web1 | 192.168.200.180 | 172.16.2.20 | nginx,php,rpc,nfs | LNMP架构，rpc+nfs存储共享 |
| web2 | 192.168.200.181 | 172.16.2.21 | nginx,php,rpc,nfs | LNMP架构，rpc+nfs存储共享 |
| web3 | 192.168.200.182 | 172.16.2.22 | nginx,php,rpc,nfs | LNMP架构，rpc+nfs存储共享 |
| nginx1 | 192.168.200.150 | 172.16.2.50 | nginx,keepalived | 负载均衡高可用主备双热 |
| nginx2 | 192.168.200.151 | 172.16.2.51 | nginx,keepalived | 负载均衡高可用主备双热 |
| MySQL1 | 192.168.200.160 | 172.16.2.60 | mysql5.7 | 主数据库服务器 |
| MySQL2 | 192.168.200.161 | 172.16.2.61 | mysql5.7 | 备数据库服务器 |
| Zabbix | 192.168.200.100 | 172.16.2.100 | zabbix | 监控服务器的监控服务器 |
服务器搭建参考：
- NFS存储共享服务器：https://www.ywbj.cc/?p=99
- rsync备用服务器：https://www.ywbj.cc/?p=101
- rsync+sersync实时备份同步：https://www.ywbj.cc/?p=142
- nginx反向代理与负载均衡：https://www.ywbj.cc/?p=145
- nginx+keepalived 高可用：https://www.ywbj.cc/?p=148
- web服务搭建LNMP：https://www.ywbj.cc/?p=111
- zabiix搭建及配置：待续…..
